开关电源中的光耦经典电路设计-先进光半导体

　　在现代电子设备中，开关电源因其高效率、体积小、重量轻等优点广泛应用于各类电源转换和管理系统。光耦合器作为开关电源中不可或缺的组件，在实现电气隔离和信号传递方面发挥着关键作用。本文将深入探讨开关电源中的光耦经典电路设计，分析其工作原理、典型电路结构、应用案例及未来发展趋势。

　　一、光耦合器在开关电源中的作用

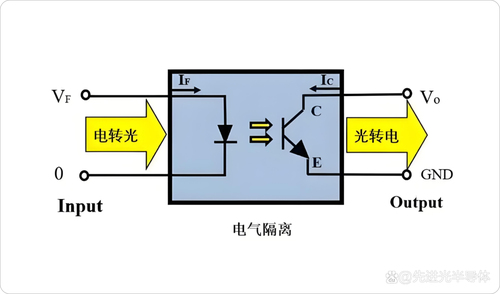

　　光耦合器（Optocoupler）是一种能够将电气信号通过光传输的电子元件，它由发光二极管（LED）和光电接收器（如光电晶体管或光电二极管）组成。光耦合器在开关电源中主要承担以下几个功能：

　　电气隔离：光耦合器提供高达几千伏的电气隔离，保护低电压控制电路免受高电压电路的影响，有效提高系统的安全性。

　　反馈控制：在开关电源中，光耦合器主要用于反馈控制，通过将输出电压信号反馈到控制器，实现对开关电源的闭环控制，确保输出电压的稳定性。

　　抗干扰能力：光耦合器具有良好的抗电磁干扰能力，能在复杂的电磁环境中保持信号的稳定性，降低噪声对系统的影响。

　　二、光耦经典电路设计

　　在开关电源中，光耦的经典电路设计主要包括两个部分：主电路和反馈控制电路。下面将详细介绍这两个部分的设计思路和实现方法。

　　1.主电路设计

　　主电路负责将输入电源转换为所需输出电压，使用了开关电源的基本拓扑结构，如降压型、升压型和反激式等。以反激式开关电源为例，主电路设计过程如下：

　　电源输入：首先，输入的交流电源经过整流和滤波后，转换为直流电源，提供给开关管。

　　开关控制：开关管（如MOSFET）由PWM控制信号驱动，周期性地打开和关闭，从而实现对能量的调制。

　　变压器：开关管的输出通过变压器传递到输出端，变压器不仅用于电压变换，还提供电气隔离。

　　输出整流和滤波：经过变压器的高频信号经过整流器（如肖特基二极管）和滤波器（如电容器）处理后，得到平滑的直流输出电压。

　　2.反馈控制电路

　　反馈控制电路是开关电源的重要组成部分，负责监测输出电压并调节开关管的工作状态。光耦合器在此电路中起着关键作用。反馈控制电路的设计步骤如下：

　　输出电压采样：通过分压电阻将输出电压转换为适合光耦输入的电压。

　　光耦连接：将分压后的信号输入到光耦的LED端，光耦接收器端则连接到控制器（如PWM控制器或MCU）。

　　信号传递：光耦发光二极管发出的光信号被光电接收器转换为电信号，这一信号反馈给PWM控制器，用于调整开关管的占空比，从而改变输出电压。

　　闭环控制：通过反馈控制，PWM控制器能够实时监测输出电压并进行调整，确保输出电压始终保持在设定范围内。

　　三、经典电路设计实例

　　以下是一个基于反激式拓扑的光耦反馈开关电源的经典电路设计实例：

　　1.电路组成部分

　　输入部分：包括交流电源、整流电路和滤波电路，用于将交流电源整流为直流电。

　　开关管：选择适合的MOSFET，控制其开关状态。

　　变压器：选用合适的反激式变压器，满足功率和电压变换要求。

　　光耦合器：选择具有良好性能的光耦合器（如PC817或TL431）。

　　输出整流器：采用肖特基二极管以降低导通损耗。

　　滤波电容器：在输出端使用电解电容器和陶瓷电容器组合，用于平滑输出电压。

　　2.电路工作过程

　　电源输入：交流电源经过整流电路转换为直流电源，供给开关管.

　　开关控制：PWM控制信号驱动开关管打开和关闭，产生高频交变电流。

　　信号传递：输出电压通过分压电阻采样后输入光耦，光耦进行信号隔离和处理。

　　反馈控制：光耦的输出信号反馈至PWM控制器，实现闭环控制，根据输出电压实时调整开关管的占空比。

　　输出端：经过整流和滤波后，输出稳定的直流电压供给负载。

　　四、光耦电路设计的注意事项

　　在设计开关电源中的光耦电路时，需要注意以下几点：

　　光耦选择：根据电路要求选择合适的光耦，考虑其转换速度、增益和电气隔离电压等参数。

　　分压电阻：分压电阻的选择需要考虑输入电压范围和光耦的输入电流，以确保光耦正常工作。

　　热管理：开关电源工作时会产生热量，设计时要考虑散热问题，确保元件在安全温度范围内工作。

　　EMI设计：在高频开关电源中，电磁干扰（EMI）是一个重要问题，需要合理布局和屏蔽，以降低噪声影响。

　　测试验证：在完成电路设计后，进行充分的测试和验证，确保其性能和稳定性达到设计要求。

　　五、光耦电路设计的未来发展趋势

　　随着科技的进步，开关电源中的光耦电路设计也在不断发展，主要趋势包括：

　　集成化：未来将出现更多集成度高的光耦合器，集成多种功能，简化电路设计，降低成本。

　　数字化：随着数字控制技术的发展，数字化的光耦合器将会越来越普及，具备更强的智能化和灵活性。

　　高频性能：新材料和新工艺的应用将提高光耦合器的工作频率和性能，使其能够适应更高速的开关电源。

　　环保设计：环保法规的日益严格，未来光耦合器的设计将更多关注材料的环保性和可回收性。

　　六、结论

　　光耦合器在开关电源中的经典电路设计中发挥着至关重要的作用，通过实现电气隔离和反馈控制，确保了开关电源的安全性和稳定性。随着技术的不断进步，光耦电路的设计也在持续发展，未来将更加智能化和集成化。针对设计中的各种挑战，设计师需不断探索和创新，以满足不断变化的市场需求和技术发展趋势。通过合理的设计和选择，光耦合器将继续在开关电源中发挥其重要作用，推动电子科技的发展。
