光耦的原理及作用

发表时间:2023-12-27 11:38作者:光耦选型工程师

光耦的原理及作用

光耦(Photo Coupler)亦称光电耦合器,简称光耦。光耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用,因此,它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成:光的发射、光的接收及信号放大。输入的电信号驱动发光二极管(LED),使之发出一定波长的光,被光探测器接收后产生光电流,再进一步放大后输出。这就完成了电—光—电的转换,从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力。

光耦的主要作用

光耦的作用是有效的隔离输入和输出之间的电信号,起到绝缘效果,同时传输信号。具体来说,光耦的主要作用有:

  1. 以光信号作为媒介来传输电信号,由于绝缘,可以有效隔离强电场,且自身功耗很小,因此具有很强的抗干扰能力。

  2. 由于光耦的输入和输出是相互隔离的,因此它可以用来实现电信号的单向传输,有效防止了输入与输出之间的电气连接。

  3. 光耦具有良好的开关性能,其响应速度快,传输效率高,而且体积小、寿命长、易于维护。

  4. 光耦还具有体积小、重量轻、可靠性高、耐冲击、耐振动等优点。

  5. 光耦在电子设备中广泛应用,可用于电源电路、通信电路、控制系统等许多领域。


光耦的工作原理

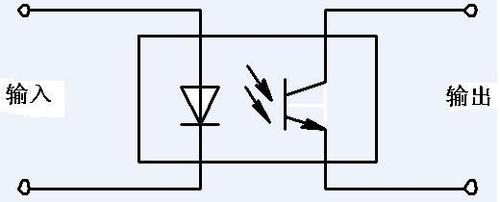

光耦的工作原理是基于光电效应和光导效应来实现电信号的转换和传输的。具体来说,当输入电信号通过光耦的LED(发光二极管)时,LED会发出一定波长的光,然后被光敏元件(例如硅光电管或PIN管)接收并转换为相应的电信号,最后通过放大器放大后输出。这样就可以将输入的电信号转换为光信号,再将光信号转换为电信号,实现电—光—电的转换过程。由于光电效应和光导效应都是单向的,因此光耦可以起到隔离输入和输出之间电气连接的作用。

光耦的原理及作用

光耦的种类和特点

根据不同的分类标准,可以将光耦分为多种类型。例如,根据传输信号的类型可以分为模拟光耦和数字光耦;根据发光器件的不同可以分为发光二极管型和激光二极管型;根据其是否具备放大功能可以分为线性光耦和非线性光耦等。各种类型的光耦都有其自身的特点和适用范围,需要根据具体的应用需求进行选择。

在实际应用中,选择合适的光耦需要考虑以下几个因素:

  1. 输入输出隔离度:这是光耦最重要的性能指标之一,隔离度越高,抗干扰能力越强。

  2. 传输速率:根据实际需要选择合适的传输速率的光耦。

  3. 传输长度:选择适合传输长度要求的光耦,以满足远距离传输的需求。

  4. 功耗:选择功耗低的光耦可以降低设备的能耗和维护成本。

  5. 可靠性:选择可靠性高的光耦可以保证设备的稳定性和寿命。

  6. 成本:在满足性能要求的前提下,选择成本较低的光耦可以降低整个设备的成本。

总之,光耦作为一种重要的光电元件,在各种电路中得到了广泛的应用。通过了解光耦的工作原理和特点,我们可以更好地理解其在电路中的作用和优势,从而更好地选择和应用它来满足实际需求。
