车规级光耦的优势特点！

　　光耦它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生电信号，从输出端输出，从而实现了“电—光—电”转换。

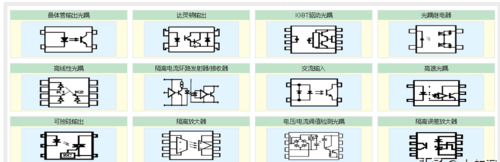

　　光电耦合器按输出方式可以分为：光敏二极管输出型，光敏三极管输出型，达林顿管输出型，光敏可控硅输出型，逻辑门电路输出型（门电路输出型，施密特触发输出，图腾柱输出型、三态门电路输出型），功率输出型（IGBT/MOSFET输出）等。

　　光耦合器的主要优点：输入输出端完全绝缘；信号单向传输，输出信号对输入端无影响，抗干扰能力强；光耦的输入阻抗与一般干扰源的阻抗相比较小，因而具有很强的共模抑制能力，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大提高计算机工作的可靠性。

　　光耦合器是上世纪70年代发展起来产光电器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、脉冲放大电路、数字仪表、远距离信号传输、固态继电器(SSR）、仪器仪表、通信设备及微机接口中。

　　达林顿输出光耦

　　达林顿输出光耦跟普通晶体管光耦相比，其输出端为光敏达林顿管，电流传输比在1000%以上。

　　应用：交换机，传真机，通讯基站等

　　高速光耦（1-15MBd/s)

　　高速光电耦合器由GaAlAs发光二极管和光敏集成电路组成。通过光敏二极管接收发光二极管光信号并经内部高增益线性放大器把信号放大后，由开路集电极输出电信号（分高速晶体管输出，逻辑门输出,推挽输出）。

　　在逻辑电路中，当输入为低电平“0”时，发光管不导通，三极管截止，输出为高电平“1”；当输入为高电平“1”时，发光管发光，三极管饱和导通，输出为低电平“0”。

　　应用：数字通讯电路，I/O接口，MOS驱动，IPM驱动等

　　可控硅光耦

　　光耦可控硅由一个GaAlAs发光二极管和一个光敏可控硅组成（大功率可控硅power Triac则在光耦输出端集成了一个光敏可控硅和功率可控硅）。可控硅有一个额定耐压值VDRM，当输入端输入一个电流IF,光敏可控硅接收光强后VDRM会降低，当VDRM降低到负载电压（110V or 220V)时，可控硅导通。

　　应用：可控硅光耦常用作控制后端可控硅的导通，用以驱动加热丝、马达电机、舞台灯等，实现调速，调光。在控制和驱动领域，可控硅光耦应用非常广泛。

　　备注：VDRM一般有400，600，800V 3个等级，当输出端的负载电压较大时，尤其要注意防止输入端的杂讯出现而造成可控硅光耦的误导通。

　　IGBT栅极驱动光耦

　　IGBT驱动光耦内部集成了一个红外发光二极管和一个可输出大电流的集成光敏IC，适用于IGBT或POWER MOSFET的栅极驱动，驱动能力可达1200V/150A。由于功率IGBT基本是在电力电子设备中的高压场合，所以驱动电路必须与整个控制电路在电位上完全隔离。

　　应用领域：

　　IGBT/MOSFET驱动,交流电机、直流无刷驱动、变频器、开关电源,UPS不间断电源,能源车充电桩,新能源储能系统。
