光电耦合器及其特性!

发表时间:2022-12-08 16:56作者:光耦选型工程师

  光耦合器(或光电耦合器)基本上是两个电路之间的接口它们在(通常)不同的电压电平下运行。


  光耦合器的主要优点是


  输入和输出电路之间的电气隔离。与光耦合器,唯一输入和输出之间的接触是一束光。正因为如此,才有可能两个电路之间的绝缘电阻在数千兆欧。


  像这样的隔离在高压应用中很有用,其中两个电路的电势可能相差几千伏。


  光耦合器(或光耦合隔离器)最常见的工业用途是作为


  高压设备(限位开关等)和低压固态逻辑电路之间的信号转换器。光隔离器可用于任何必须接收信号的情况,在两个相互隔离的电路之间传递。电气齐全两个电路之间的隔离(即两个电路没有公共导体)通常是有必要防止一个电路中产生的噪声被传递到另一个电路。这对于高压信息采集之间的耦合尤为必要电路和低压数字逻辑电路。信息电路几乎坏了暴露于噪声源和逻辑电路不能容忍噪声信号。


  在许多应用中,SCR和三端双向可控硅电源电路都在敏感的控制之下电子系统。例如,对微处理器系统进行编程以打开和关闭电机、灯和加热器的情况并不少见。降低电源线噪声被感应到控制电子设备中的可能性,并在发生SCR时对其进行保护或三端双向可控硅开关故障,这是非常可取的,以提供隔离理想的隔离方案应该只允许一个方向的信号流,应该响应直流电平,并且应该在输入和输出之间提供一个非常大的电阻电路。这些特性在一类光电器件中是可用的称为光耦合器或光隔离器。


  光耦合器适用于交流或直流高压信号。为此,信号采用光耦合的转换器有时被称为通用信号转换器。


  光耦特性

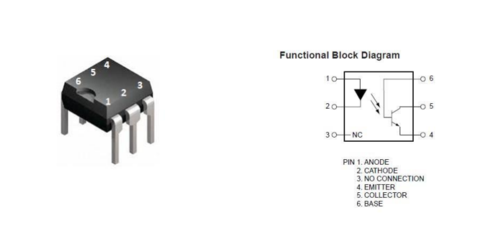

  与分立半导体器件特性类似,设置了光耦合器特性与流过它的电压和电流相关的曲线。在光耦合器中我们看到两个分立器件,即输入端的二极管和输出端的光电晶体管


  边。通过绘制个别特性曲线,可以识别二极管的类型和照片IC内部使用的检测器。输入二极管将具有输入正向电压(IF)这取决于它的材料。例如,硅二极管具有0.6V的正向电压和LED不同的颜色会有不同的正向电压,从1V到4V不等。一旦已知电压和波长,就可以识别半导体材料。上输出端我们有一个光电晶体管。光电晶体管的材料可以是由其饱和电压确定。因此,通过特性曲线,材料用于可以识别光耦合器。


  先进光半导体由南方先进联合日本归国华侨杨振林博士团队合资成立,以南方先进为主要投资方、杨博士团队为技术核心的一家专业从事光电器件、光耦合器、光耦继电器等光电集成电路以及光电驱动等产品,研发团队涵盖设计、制造、销售和服务的高新技术企业,先进光半导体拥有先进的光电器件全自动生产线,具有年产8000万只光电光耦器件的生产能力。现阶段先进光半导体的光耦继电器、光耦合器等主要产品用于:蓄电系统.智能电表.自动检测设备.电信设备.测量仪器.医疗设备.通信设备.PC端.安防监控.O/A设备.PLC控制器.I/O控制板等,依托于光半导体综合的设计技术和芯片制造技术优势,先进光半导体期望在有广阔发展前景的光电控制领域深耕,逐步提升产品的技术附加值,扩充技术含量更高的产品线。
