电路选项探讨继电器驱动器的问题和解决方案！

　　继电器通常使用光耦合器驱动，光耦合器在模拟和数字接地之间提供隔离，以确保继电器线圈中的开关电流不会影响数字电路的噪声容限。为了通过基于总线的背板驱动大量继电器，板载复杂可编程逻辑器件（CPLD）/FPGA为I/O板提供接口和诊断。

　　基极电流由光耦合器控制的ULN2803达林顿晶体管驱动继电器。为了最大限度地降低CPLD的功耗，其输出连接到光耦合器的阴极，而阳极通过限流电阻连接到+5 V。

　　在典型的基于背板总线的系统中，+5 V和+24 V分别用于为数字逻辑和继电器线圈供电。当我们在继电器线圈供电之前独立关闭数字电路电源时，问题就开始了。在图1电路中，CPLD必须输出逻辑“1”（+5 V），以确保继电器关闭。当数字电源关闭时，电源开始衰减，时间常数取决于负载。

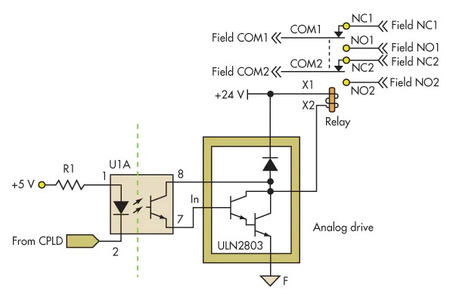

　　1.成熟的继电器驱动电路使用光耦合器隔离低压数字控制信号电路（左）和继电器作为负载（右）之间的接地和噪声耦合。达林顿晶体管提供足够的电流增益来激励继电器线圈。

　　当+5 V达到2.5 V时，CPLD输出变为逻辑零，导致光耦合器将达林顿晶体管打开。这反过来又为继电器注入了活力。当电源衰减至+1.2 V时，它会关闭光耦合器，进而使继电器断电。由于电源排序不当，继电器的这种间歇性通电可能会导致关键应用出现问题。

　　例如，继电器可能正在驱动安全阀，电源关闭会导致安全阀启动或停用，从而导致关键过程干扰。上电期间也会发生类似的事件，当+5 V的上升速度低于+24 V时。

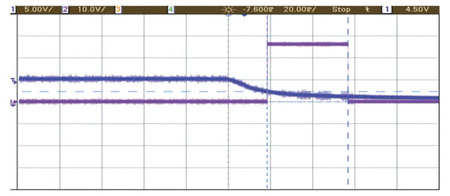

　　图2中的蓝色和粉色线分别代表+5 V和继电器的常开（NO）触点。通电的持续时间与+2.5 V至+1.2 V转换之间的时间直接相关，之后继电器将永久断电。

　　2.上电/关断时序问题导致继电器间歇性通电/断电，如这些波形所示（蓝色为+5 V;粉红色为继电器的常开触点）。

　　必须不惜一切代价避免这种不良情况，特别是当继电器驱动安全系统时。对工厂现有系统进行设计更改的建议将产生严重的财务影响。缓解此问题的最简单方法是确保在上电和断电条件下正确上电排序

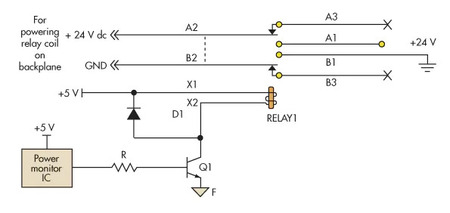

　　3.增加电源监控IC可确保正确的顺序，以消除间歇性继电器操作。

　　策略是通过中间逻辑（背负板）向继电器线圈提供询问电压，而不是直接从+24 V电源提供。该电路由功率监视器IC、晶体管和外部继电器组成。正常工作期间，当+5 V稳定时，晶体管Q1导通，继电器通电，+24 V通过外部继电器的触点供电。

　　电源监控IC持续监控电源线。在断电瞬态期间，当电压低于4.63 V时，晶体管关断。这反过来又使继电器断电，然后迅速切断供应给继电器线圈的电源。

　　由于+24 V电源瞬时断开，继电器不会经历任何间歇性开关。同样，在上电条件下，电源监控IC在+5 V达到稳定电压后200 ms产生高电平有效输出。这反过来又打开晶体管和后续继电器，继电器线圈恢复从I/O板的电源。

　　因此，在上电和关断瞬态期间，该电路最大限度地减少了I/O板的间歇继电器通电。唯一的设计考虑因素是选择外部继电器触点额定值，必须选择最大负载。.

　　该电路解决了功率监控器IC的高卡故障或短路模式晶体管故障。功率监控器IC的卡低故障和晶体管的开路模式故障将导致杂散跳闸，这是安全的，在许多关键系统中是可以容忍的（图4）。图5分别显示了上电和关机的相关波形。

　　4.为了实现高可靠性，冗余逻辑方法提供了额外的保证层，因为它可以防止标准故障模式的负面影响。
