光耦是如何工作的?

发表时间:2022-11-23 15:42作者:光耦选型工程师

  什么是光耦合器?作为PCB设计师、工程师或业余爱好者,您有各种各样的开关、继电器和耦合器来定制您的PCB。由于市场上有各种PCB组件和选件,很难决定哪种最适合您的项目。


  例如,您可能想知道光耦的功能以及它与其他继电器的区别。以下指南希望阐明这一点。在本书中,我们将探讨光耦合器及其各种类型,以及它如何为您和您的项目带来好处。


  什么是光耦合器


  光电耦合器有很多名字。您可以将其称为光隔离器、光电耦合器、光耦合器、光隔离器或光耦合器。有些人甚至会将其称为选项。然而,光耦合器是集成的电子元件。通常,最基本的类型由一个带有四个销的矩形主体组成。每个销都是一个子组件。第一个引脚是阳极,第二个引脚是阴极,第三个引脚是集电极,第四个引脚是发射极。


  此外,在第一个销附近的主体拐角处有一个圆形凹陷。它允许我们识别不同的引脚。主体还包含一些带有光耦零件号的文本。因此,我们使用它来识别光耦合器的类型,并查找制造商的数据表。


  然而,光耦合器本质上是一个固态继电器,将两个独立的电子电路互连。第一个电路将跨接前两个引脚(引脚1和2),而第二个电路将连接到最后两个引脚上(引脚3和4)。这允许第一电路控制第二电路。


  由于光耦合器的外观,很容易将其误认为集成电路/微芯片(IC)。TRIAC光耦合器尤其如此。

src=http___nimg.ws.126.net__url=http___dingyue.ws.126.net_2021_0331_adf28149p00qqtx2p000fc000o800a5c.png&thumbnail=650x2147483647&quality=80&type=jpg&refer=http___nimg.ws.126.webp.jpg

  光耦是如何工作的?


  我们可以使用光耦合器在两个隔离电路之间传输电子信号。这是其更重要的属性之一。有时在一个电路中可能会出现电压尖峰和噪声。如果没有光耦合器隔离电路,这些干扰可能会扩散到第二个电路并造成破坏。光耦可防止两个电路中发生这种损坏。


  此外,由于其半导体材料,光耦合器只允许电子沿一个方向流动。因此,这允许两个互连电路使用不同的电压和电流。


  此外,它允许您扩展设备的功能。这在很大程度上是由于它如何促进两个独立电路之间的电流隔离。例如,我们可以在第二个电路中添加一个晶体管,而不干扰双电路配置中的第一个电路。这将允许您控制更高的电压和电流。此外,它还可以通过添加电子元件使电路控制自动化。


  光耦合器的结构!


  光耦合器有多种类型和配置。然而,为了更容易理解,我们将主要关注光电晶体管版本。

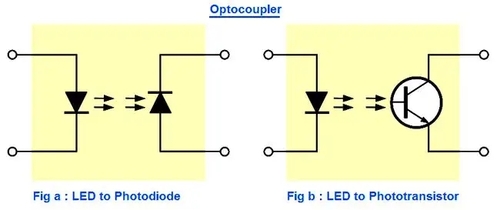

  上图说明了连接两个电路的光电晶体管。如果您仔细查看图中的光电晶体管部分,您会发现左侧有一个LED符号:


  相反,右边有一个晶体管符号:


  我们可以很容易地看出,光电晶体管是普通晶体管的改进型。此外,您可以理解为什么我们称晶体管侧集电极和发射极上的(第三和第四)端子。此外,你还可以看到为什么我们称第一和第二端子为阳极和阴极。


  晶体管通常有三个端子。然而,这里有一个小的区别。光电晶体管电路中缺少正常晶体管电路中的基极引脚。这是因为光耦合器中的晶体管工作方式略有不同。光耦合器中的晶体管使用来自LED的光,而不是使用来自基脚的电子信号。


  LED发出的光照射到晶体管上,打开晶体管,让电流在主电路中流动。它们对光输入作出反应,而不仅仅是电输入电流。光耦合器有两种常见的拓扑结构。内部组件可以彼此叠置,也可以彼此相邻。


  虽然我们看不到光电晶体管的内部工作(除非它是半透明的),但我们可以使用一个简单的电路来创建自己的。我们将在本指南中进一步探讨这一点。但首先,让我们来探索其他类型的光耦合器。


  现在我们了解了光耦合器的工作原理,现在我们可以探索如何应用它们。我们可以使用光耦合器作为简单的光激活开关。然而,什么样的电子设备和设备最适合他们?下面列出了我们可以使用光耦合器的地方:


  电磁阀控制


  电机控制装置


  白炽灯调光器


  微处理器


  灯镇流器


  交流检测


  电压隔离


  电磁开关


  微控制器


  在以上文本中,我们提供了一个易于理解和深入的光电耦合器指南。如果您已经阅读了本指南的这一部分,您将对光耦合器有更深入的了解。尽管如此,我们希望您发现本指南有所帮助。一如既往,感谢您的阅读。
