光耦合器, 结构, 工作, 优点 , 缺点和应用

发表时间:2022-11-01 12:03作者:光耦选型工程师

  什么是光耦合器?


  光耦合器是一种通过光连接两个隔离电路的电子设备。基本上,光耦合器由LED和光敏器件组成。两个电路都封装在一个封装中。电路不能从外部更改。光耦合器用于防止系统产生高电压。

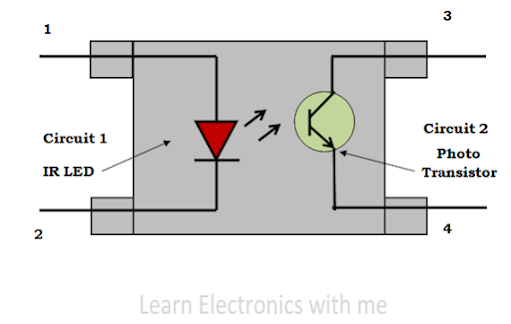

  它由两个电气隔离的电路组成。第一电路为红外发光二极管,第二电路为红外敏感器件,它可以是光电二极管、光电晶体管、光电TRAIC、光电SCR。两个电路之间的空间可以由玻璃,空气或透明塑料制成。LED发光,光电晶体管接收光并将其放大。第1和第2引脚是LED的阳极和阴极,第3和第4引脚是光电晶体管的发射极和集电极。

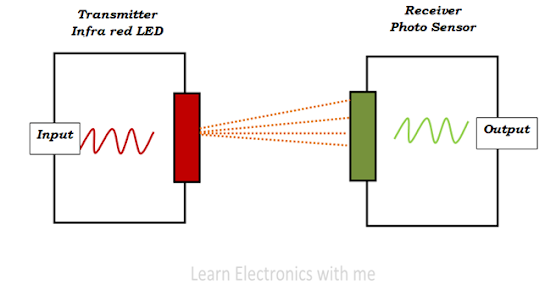

  光耦合器的基本工作原理是通过改变电路的输入来控制电隔离电路的输出。输入由电压源提供给红外LED,电压源的强度通过改变输入电压来调节。发射的光具有特定的波长。光电探测器检测到这种光并将光能转换为光电流。然后放大产生的输出电流。输出电流与入射在其上的光的强度成正比。

image (1).png

  光耦合器的优点:


  结构紧凑,重量更轻


  低成本


  工作速度非常快


  噪音更小


  光耦合器的缺点:


  光耦合器无法处理高电流


  光耦合器的应用:


  用于接地隔离


  用于高压监控电路


  用于照明控制电路


  用于调光电路
