开关控制元器件光耦，三极管，MOS管，继电器

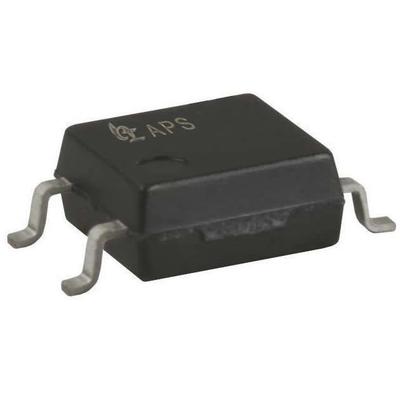

　　它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管，光敏电阻）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接收光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”控制。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

　　光电耦合的主要特点如下：

　　1.输入和输出端之间绝缘，其绝缘电阻一般都大于10000MΩ，耐压一般可超过1kV，有的甚至可以达到10kV以上。

　　2.由于光接收器只能接受光源的信息，反之不能，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。

　　3.由于发光器件（砷化镓红外二极管）是阻抗电流驱动性器件，而噪音是一种高内阻微电流电压信号。因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消除噪音。

　　4.容易和逻辑电路配合。

　　5.响应速度快。光电耦合器件的时间常数通常在毫秒甚至微秒级。

　　6.无触点、寿命长、体积小、耐冲击。

　　场效应管

　　它属于电压控制型半导体器件。

　　具有输入电阻高（10^7～10^15Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点.

　　作用

　　1.场效应管可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。

　　2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。

　　3.场效应管可以用作可变电阻。

　　4.场效应管可以方便地用作恒流源。

　　5.场效应管可以用作电子开关。

　　与双极型晶体管相比，场效应管具有如下特点。

　　（1）场效应管是电压控制器件，它通过VGS(栅源电压)来控制ID（漏极电流）；

　　（2）场效应管的控制输入端电流极小，因此它的输入电阻（10^7～10^12Ω）很大。

　　（3）它是利用多数载流子导电，因此它的温度稳定性较好；

　　（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；

　　（5）场效应管的抗辐射能力强；

　　（6）由于它不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。

　　场效应管与三极管的各自应用特点！

　　1.场效应管的源极s、栅极g、漏极d分别对应于三极管的发射极e、基极b、集电极c，它们的作用相似。

　　2.场效应管是电压控制电流器件，由vGS控制iD，其放大系数gm一般较小，因此场效应管的放大能力较差；三极管是电流控制电流器件，由iB（或iE）控制iC。

　　3.场效应管栅极几乎不取电流（ig»0）；而三极管工作时基极总要吸取一定的电流。因此场效应管的栅极输入电阻比三极管的输入电阻高。

　　4.场效应管是由多子参与导电；三极管有多子和少子两种载流子参与导电，而少子浓度受温度、辐射等因素影响较大，因而场效应管比晶体管的温度稳定性好、抗辐射能力强。在环境条件（温度等）变化很大的情况下应选用场效应管。

　　5.场效应管在源极金属与衬底连在一起时，源极和漏极可以互换使用，且特性变化不大；而三极管的集电极与发射极互换使用时，其特性差异很大，β值将减小很多。

　　6.场效应管的噪声系数很小，在低噪声放大电路的输入级及要求信噪比较高的电路中要选用场效应管。

　　7.场效应管和三极管均可组成各种放大电路和开关电路，但由于前者制造工艺简单，且具有耗电少，热稳定性好，工作电源电压范围宽等优点，因而被广泛用于大规模和超大规模集成电路中。

　　8.三极管导通电阻大，场效应管导通电阻小，只有几百毫欧姆，在现用电器件上，一般都用场效应管做开关来用，他的效率是比较高的。

　　继电器

　　继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中

　　继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

　　它实际上是用小电流去控制大电流运作的一种“自动开关”，在电路中起着自动调节、安全保护、转换电路等作用。

　　作为控制元件，概括起来，继电器有如下几种作用：

　　1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

　　2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。[3]

　　3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

　　4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

　　继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）

　　1）电磁继电器：利用输入电路内电流在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。

　　2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。

　　3）温度继电器：当外界温度达到给定值时而动作的继电器。

　　4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器。

　　5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。

　　6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。

　　7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。

　　8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。
